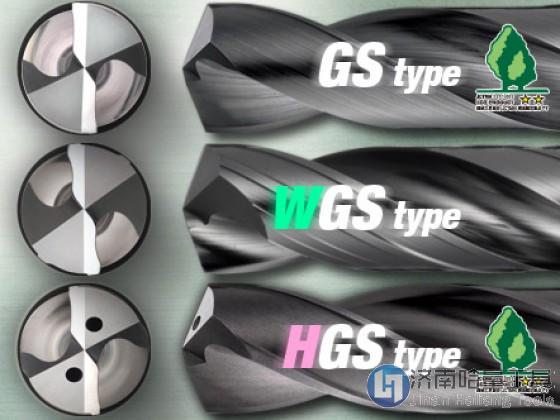

Sumitomo电工超级多用途钻头 GS型/HGS型/WGS型
Model:GS型/HGS型/WGS型
Material:
Brief: Sumitomo电工超级多用途钻头 GS型/HGS型/WGS型，Sumitomo合金钻头
通过采用新槽型：J形槽，加大了排屑槽容积，实现了优异的切屑处理和排出性。加上使用了DEX涂层，可以在多种被削材、大范围切削领域中得到稳定的长寿命。
| 推荐被削材 |

|
|---|---|
| L/D |
|
新槽型“J形槽”
以独创的“宽”＆“平”槽型，大幅提高了切屑处理和排出。
使用小型机床时也能实现跳动小的稳定孔加工。
 排屑槽容积大，于中心部生成的 切屑能流畅排出 |
■切屑处理 | ||
| GS型 | 以前产品 | ||
|
|
||
| 切屑分断 | |||
|
被削材：S50C (200HB) 刀具：MDW0800GS4 [切削条件] vc=80m/min, f=0.25mm/rev, H=24mm 外冷（水溶性） |
|||
| ■切削阻力比较 | |||
| ●GS型从切入到加工至孔底都很稳定 | ●抑制孔底部的直径扩大，提高孔径精度 | ||
| GS型 | 以前产品 | ▼GS型 | |
|
→ |

|
|
|
被削材：S50C (200HB) 刀具：MDW0800GS4 [切削参数] vc=80m/min, f=0.25mm/rev, H=24mm 外冷（水溶性） |
|||
| ▲以前产品 | |||
HGS型采用双刃带 (Φ1.5～2.4mm除外)
●HGS型由于采用双刃带设计，提高了深孔加工的稳定性与孔精度。
| ■表面粗糙度比较 | ||
|
|
|
|
被削材：SCM415 (120HB) 刀具：MDW0800HGS5 [切削参数] vc=80m/min, f=0.25mm/rev, H=38mm, 内冷（水溶性） |
||
| ■真圆度比较 | ||
| ●用4点取圆方式，实现了平整的稳定加工。表面粗糙度、真圆度良好 | ||
|
||
|
被削材：S50C (200HB) 刀具：MDW0800HGS8 [切削参数] vc=80m/min, f=0.25mm/rev, H=64mm, 内冷（水溶性） |
||
薄板加工用WGS型新登场
●WGS型将J形槽进行特殊改造以适应薄板加工。并由于采用特殊双刃带，得到了稳定的孔径精度。
| ■加工对象 | ||
|
●有代表性的汽车部件 ·轴承HUB（内轮・外轮） ·转向节 ·差速环 ·法兰系的汽车部件的螺栓孔等 |
|
| ■切削性能 | |
| ●改善工件表面加工硬化 | |
|
被削材：S53C [切削参数] vc=70m/min, f=0.2mm/rev, H=13mm |
| ●加工孔扩大的稳定 | ●切削更加分断 | |
|
|
|
|
被削材：S50C [切削条件] vc=80m/min, f=0.25mm/rev, H=16mm |
被削材：SUJ2 [切削条件] vc=80m/min, f=0.25mm/rev, H=13mm |
超级多用途钻头 GS型 推荐切削参数
超级多用途钻头 HGS型 推荐切削参数
超级多用途钻头 WGS型 推荐切削参数
超级多用途钻头 GS型 使用实例
超级多用途钻头 HGS型 使用实例
超级多用途钻头 WGS型 使用实例
